- echoMAP 70dv
- przetwornik DownVü (złącze 8-pinowe) z uchwytem na pawęż lub silnik trollingowy
- kabel zasilanie/dane
- uchwyt uchylno-obrotowy z mechanizmem zwalniającym
- zestaw do montażu na panelu
- osłona zabezpieczająca ekran
- dokumentacja

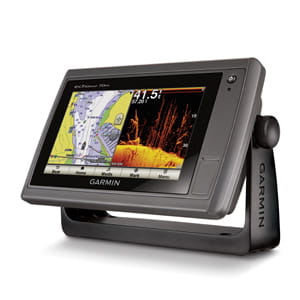

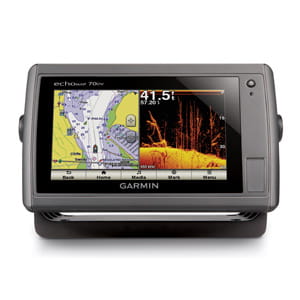

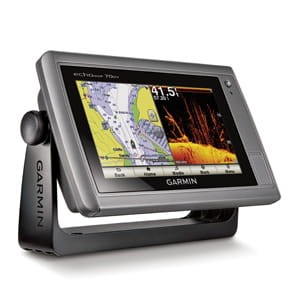

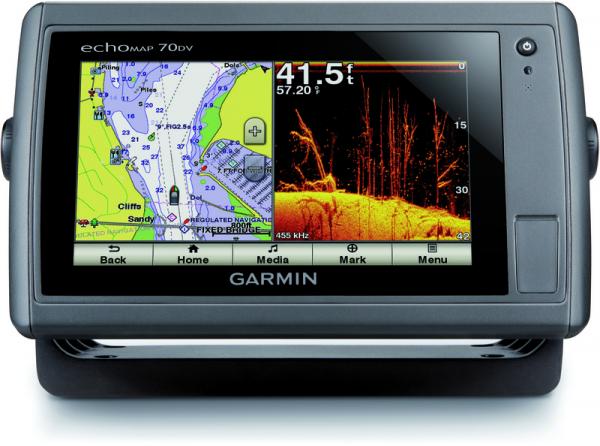

echoMAP 70dv [010-01129-00]
Opis
Pliki do pobrania:
Ploter zespolony z echosondą, z 7-calowym ekranem WVGA
- 7-calowy ekran dotykowy WVGA, ze skalowaniem przez rozciąganie.
- Sonar wykorzystujący technologie Garmin HD-ID™ oraz DownVü™ zapewnia niemal fotograficzny widok ryb i dna znajdujących się pod łodzią.
- Dostępne z przeinstalowanymi mapami LakeVü™ HD, BlueChart® g2 lub BlueChart® g2 Vision®.
- Moc wyjściowa (wartość skuteczna)/(wartość międzyszczytowa): 500W/4000W, pomiar temperatury wody
- Wsparcie dla technologii skanowania SideVü™ z użyciem CHIRP (wymagane GCV™ 10, dostępne osobno)

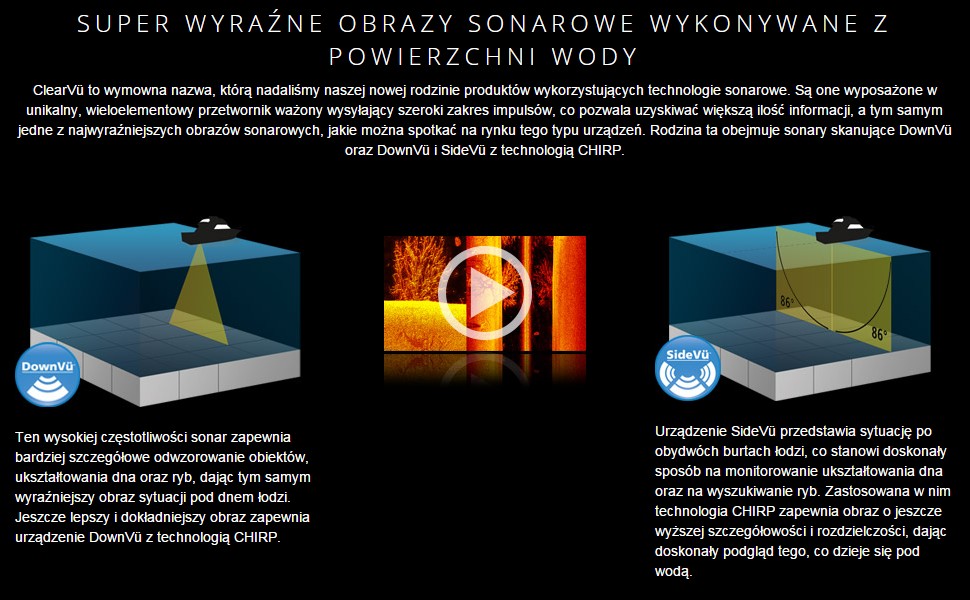

echoMAP 70 dv stanowiący połączenie sonaru i plotera, oferuje zdumiewające bogactwo funkcji, dostępnych poprzez 7-calowy ekran dotykowy z funkcją skalowania przez rozciąganie. Wbudowany sonar wykorzystujący technologie Garmin HD-ID oraz DownVü udostępnia niemal fotograficzne odwzorowanie warunków pod Twoją łodzią. Zainstaluj dodatkowy sonar GCV 10 (dostępny opcjonalnie) aby skorzystać z technologii CHIRP i móc cieszyć się funkcjonalnością skanowania DownVü™ i SideVü™:
Wbudowany odbiornik GPS/GLONASS 10Hz dokonuje aktualizacji Twojej pozycji i kursu 10 razy na sekundę, dzięki czemu ruch łodzi wyświetlanej na ekranie jest płynniejszy, a przez to z kolei łatwiejsze staje się precyzyjne zaznaczanie nawet 5000 waypointów. echoMAP 70dv udostępnia również możliwość rejestracji obrazu sonarowego skorelowanego z pozycją Twojej łodzi, a tak zapisane cyfrowe dane można następnie odtworzyć w aplikacji HomePort na Twoim komputerze. Istnieje również możliwość współdzielenia map dodatkowych pomiędzy ploterami. Aby jeszcze dodatkowo podwyższyć funkcjonalność zestawu, możesz skorzystać z bezprzewodowego połączenia z przenośnym urządzeniem Apple® i pracować z Blue Chart Mobile.
Garmin EchoMap 70dv współpracuje z mapami BlueChart G2 lubBlueChart G2 Vision.

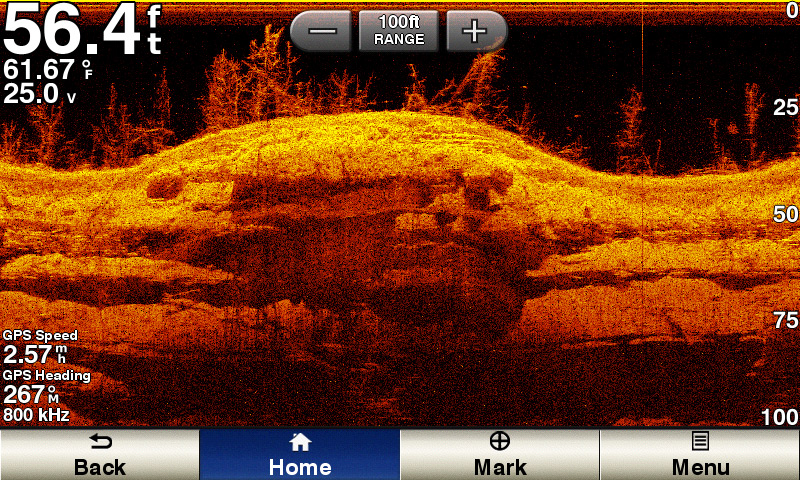

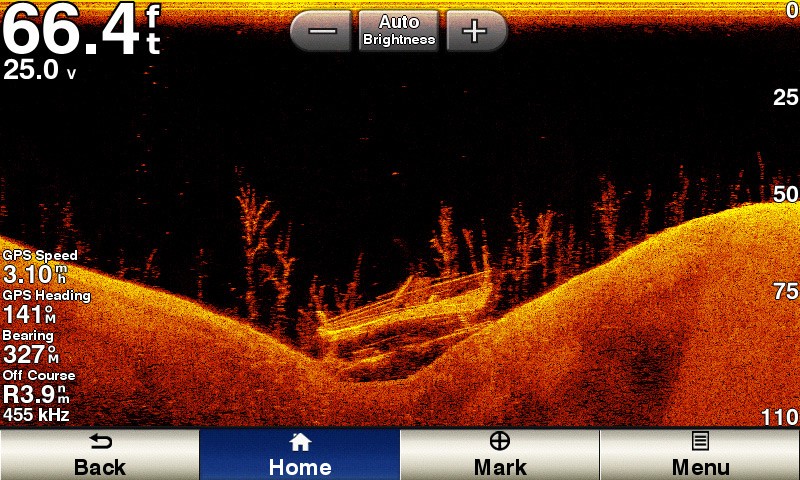

Poniżej przykładowe zrzuty ekranowe prezentujące toń wodną zarejestrowaną przy użyciu technologi DownVu:
DANE TECHNICZNE:
Własności fizyczne i działanie |
|
Wymiary fizyczne | 22,9 x 14,2 x 6,1 cm (9,0 x 5,6 x 2,4 cala) |
Wymiary wyświetlacza, szer. x wys. | 15,2 x 9,1 cm, przekątna 17,8 cm (6,0 x 3,6 cala, przekątna 7,0 cali) |
Rozdzielczość wyświetlacza, szer. x wys. | 800 x 480 pikseli |
Typ wyświetlacza | Wyświetlacz wielodotykowy WVGA |
Masa | 0,9 kg (2,0 funta) |
Klasa wodoszczelności | IPX7 |
Receiver | 10 Hz high-sensitivity |
Antena | Internal with external connection |
Sposoby montażu | Bail, flat or flush |
Pobór energii |
Max power usage at 10 Vdc: 27 W Typical current draw at 12 Vdc: 1.3 A Max current draw at 12 Vdc: 2.3 A |
Mapy i pamięć |
|
Fabrycznie załadowane mapy | Yes (depending on version) |
Accepts data cards | 2 microSD™ cards |
Waypoints | 5,000 |
Trasy | 100 |
Wykres śladu | 50 000 punktów, 50 zapisanych tras |
Funkcje i korzyści |
|
Zgodność z radarem Garmin | Nie |
Zgodność z sonarem Garmin | Yes |
NMEA 2000® compatible | Nie |
Zgodność z NMEA 0183 | Tak |
Garmin SmartMode compatible (customizable monitor presets) | Nie |
Obsługa AIS (śledzenie pozycji docelowego statku) | Tak |
Obsługa DSC (wyświetlanie pozycji z radia VHF z obsługą DSC) | Tak |
Tabele pływów | Tak |
Garmin Meteor Audio System compatible | Nie |
Supports Fusion Lync compatible marine radios | Nie |
GSD™ Black Box sonar support | Nie |
GCV™ Black Box sonar support | Tak |
Zgodność z Weather & Radio w USA i Kanadzie | Nie |
BlueChart® Mobile (planning) compatible | Yes |
Garmin Helm compatible | No |
GRID™ (Garmin Remote Input Device) compatible | Nie |
Wireless remote compatible | Nie |
Wireless mouse compatible | Nie |
Funkcje i dane techniczne sonaru |
|
Obsługa sonaru dwuzakresowego | Tak |
Obsługa sonaru dwuwiązkowego | Tak |
Obsługiwane częstotliwości | 50/77/200 kHz, DownVü |
Moc transmisji | 500 W (RMS)/4000 W (wartość międzyszczytowa) |
CHIRP sonar technology | Nie |
DownVü™ | Yes (built-in) |
SideVü™ | Yes (with GCV™ black box, sold separately) |
Zakres napięcia | Wejście: 10–32 V |
Maksymalna głębokość |
2300 stóp przy 77 kHz, w wodzie słodkiej 1100 stóp przy 77 kHz, w wodzie morskiej (efektywna głębokość zależy od typu dna i innych warunków wodnych) |
Blokada dna (wyświetlanie sygnału odbitego od dna) | Tak |
Rejestrowanie i wykres temperatury wody | Tak |
Sonar recording | Tak |
Połączenia |
|
NMEA 0183 input ports | 2 |
NMEA 0183 output ports | 2 |
Video input ports | None |
Video output ports | None |
Wireless connectivity | Yes |
Porty Garmin Marine Network™ | 1 |
Dodatkowe |
Łączność bezprzewodowa: tak |
W PUDEŁKU:
